SUPER OCL 500 WATT

Super ocl 500 Watt atau sering disebut dengan SOCL 500 WATT.

Pastinya tidak asing lagi bagi yang hobi elektronika,mulai dr yang sudah senior sampai pemula seperti saya.

Socl 500 Watt schematic:



Skema ini saya dapat dari salah satu blog,untuk lebih jelasnya klik disini.

Kali ini saya tidak membahas mengenai apa itu SOCL500 WATT ,tetepi saya akan share skema yg lebih jelas lengkap dengan layoutnya kepada sobat semua.

Ok…langsung to the poin aja….

Socl 500 watt schematic:

Di skema ini mungkin lebih jelas dan mudah dipahami karena nilai komponen langsung tertera.

Untuk layout versi saya bias dilihat dibawah ini:

Layout diatas di desain dengan pad yg lebih besar, jalur yg lebih tebal & ground dibuat melingkar. Keuntungan bisa menghemat ferriclhorida (FeCl3).

Disisi lain juga ada kerugiannya yaitu boros tinta bagi pengguna sablon,tetapi yg namanya hobi biasanya tidak mengenal untung/rugi…benarkah demikian..??? hehehe…..

Tr vas & tr triver sengaja dibuat tidur supaya terlihat menarik.

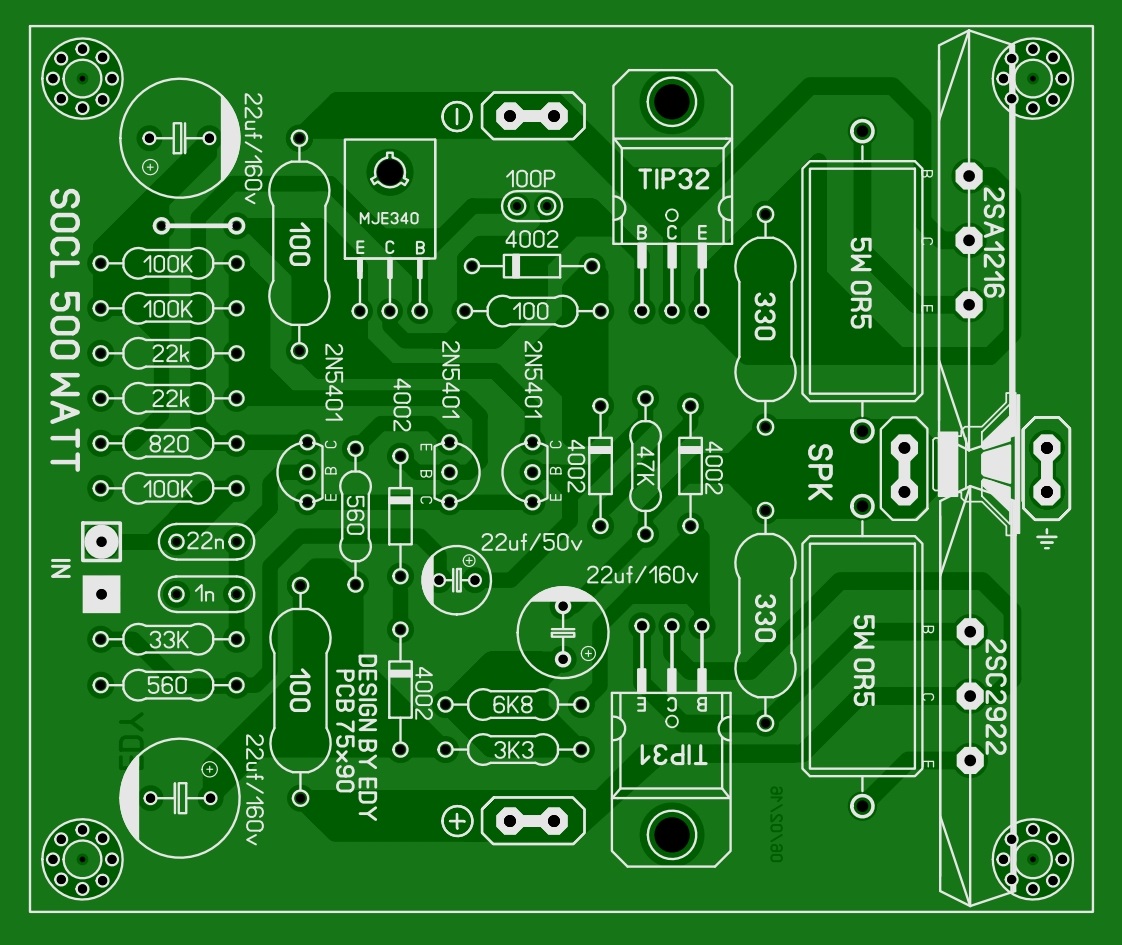

Silscreen:

X-Ray:

Karena menurut saya kurang bagus maka layout diatas saya perbarui.

SOCL500 WATT + FINAL :

 X-Ray:

SOCL500 WATT TANPA FINAL :

X-Ray:




Karena saya sendiri belum sempat buat untuk tanya2 bisa datang ke mbah google. Layout power suppy bisa dilihat di postingan saya sebelumnya dengan menyesuaikan voltase elco dengan suplly trafo agar elco tidak kembung.

NB:

• Teliti dulu sebelum membuat.
• Kerugian akibat praktek bukan tanggung jawab  saya.

Kiranya sekian dulu semoga bermanfaat bagi semuanya……
