POWER SQUENCER

Assalamualaikum...

Kali ini saya akan berbagi pengalaman tentang Power Squencer yang saya buat beserta Codingnya.

Fungsi dari alat ini adalah untuk menyalakan beberapa perangkat elektronik terutama perangkat audio secara urut dan sebaliknya mematikannya pun secara urut hanya dengan menekan satu tombol saja.

Desain pannel

MCB 1: Menghandle fitur tambahan (Volt, Ampere, dan Frequensi meter)

MCB 2: Menghandle Power Squencer (vol meter)

Fitur utama adalah Power Squencer ketika tombol SQ dinyalakan, maka volt meter kedua akan menyala dan LCD pada Power Squencer juga ikut menyala dan menampilkan Status Standby.

1. Ketika tombol ON ditekan maka akan menyalakan secara urut dari out 1 sampai out 8.
2. Ketika tombol OFF ditekan maka akan mematikan secara urut dari out 8 sampai ke out 1.
3. 8 tombol beserta led indicator sebagai tombol manual untuk mematikan atau menyalakan out sesuai tombol yang ditekan (hanya aktif ketika Squencer ON/ ke 8 out  ON)
4. Tombol Bypass untuk menyalakan dan mematikan ke 8 out sekaligus (fungsi saat posisi standby)
5. Tombol MENU/SAVE untuk mengatur delay dari masing masing out dan menyimpannya.
6. USB type B sebagai port jika kita ingin merubah coding.

Alat dan Bahan:

1. Arduino Uno: sebagai jantung atau otak utama yang akan mengaktifkan fungsi dari Power Squencer dengan coding sesuai yang kita inginkan.
2. LCD 1602 with L2C: menampilkan apakah perangkat dalam keadaan standby, menu, bypass ataupun aktif.
3. Module Relay 8 Channel: sebagai out AC untuk menyalakan dan mematikan perangkat elektronik sesuai perintah dari Arduino.
4. 2x modul PCF8574: yang pertama untuk mengaktiftan beberapa fungsi tombol, yang ke 2 mengaktifkan atau mematikan led sesuai dengan keadaan power Squencer.
5. 2x power Suppy 5 Volt: mensupply Arduino dan module relay
6. Saklar dan beberapa model tombol
7. Soket AC in dan out
8. Soket USB Type A, USB Type B, USB Type C, dan Soket out DC.
9. Lem, kabel dll.

MCB 1 menghandel Line 1, Line 2, Line 3, 3x USB 5 Volt tipe A dan USB tipe C yang dapat difungsikan untuk men charger HP maupun menyalakan lampu LED 5V, serta out 12 Volt DC. Semua fitur yang dihandle MCB 1 dapat dinyalakan atau dimatikan secara manual dengan menekan tombolnya.

Codingnya dapat didowload disini.

Selamat mencoba...

OCL 140 WATT

• OCL 140 WATT STEREO
• FILTER SUBWOOFER
• STEREO MINI PARAMETRIK MACHITOS

OCL 140 WATT STEREO

• PENGUAT MIC + TC SPEAKER AKTIF
• POWER SUPPLY AMPLIFIER
• SUPER OCL 500 WATT

FILTER SUBWOOFER

Filter Subwoofer dari MAM Audio. Pemasangan bisa diparalel dengan Tone Control atau disesuaikan dengan kebutuhan. Untuk mendownload silakan klik download.

• PENGUAT MIC+TC SPEAKER AKTIF
• STEREO MINI PARAMETRIK MACHITOS
• 4 CHANNEL AUDIO DISTRIBUTOR

PENGUAT MIC+TC SPEAKER AKTIF

Selamat malam...

Dalam kesempatatan kali ini saya akan berbagi pengalaman mengenai rangkaian pengguat Mic+Tone Control Speaker Aktif yang saya gunakan untuk sound RT yang dilengkapi dengan module MP3.

Desain pannel diatas terdapat 3 input mic, input mic 1 dan mic 2 untuk mic kabel dan input mic 3 sebagai saklar mic wireless. Mic wireles yang saya gunakan merk Ashley Voice 1 dengan kisaran harga 600K. Pada desain pannel diatas dilengkapi echo 2 potensiometer yang dapat dibeli di pasaran serta led vu display yang dapat didownload disini.

Berikut ini desain layout PCB nya

Gain dari penguat mic diatas bisa disesuakan dengan mengganti Resistor gain. Pemasangan echo dari send ⇒ in echo ⇒ dari out echo masuk ke Return. File lengkap dalam format pdf dapat didownload disini 👇👇



Semoga bermanfaat dan selamat mencoba...

Mungkin anda suka

• 4 CHANNEL AUDIO DISTRIBUTOR
• STEREO MINI PARAMETRIK MACHITOS

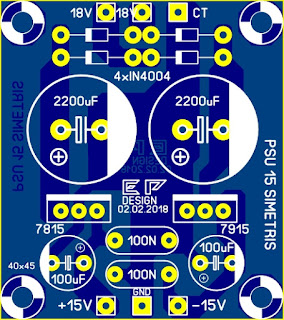

• POWER SUPPLY 15 VOLT SIMETRIS

STEREO MINI PARAMETRIK MACHITOS

Desain layout PCB

File lengkap 👇.

• MINI PARAMETRIK MACHITOS MONO
• 4 CHANNEL AUDIO DISTRIBUTOR
• POLICE LIGHT

MINI PARAMETRIK MACHITOS MONO

Desain Layout PCB

Part list:Resistor

10Ω        : 2

1K          : 1

3K3        : 2

4K7        : 1

15K        : 2

47K        : 5

56K        : 1

470K      : 2

680K      : 2

Pot 100k Mono : 4

Capasitor

100pF    : 1

3N3       : 3

4N7       : 2

68N       : 2

0,22uF   : 2

100uF    : 4

File lengkap dalam format pdf dapat didownload melalui link dibawah 👇.



Terkait 👇

• 4 CHANNEL AUDIO DISTRIBUTOR
• LED VU DISPLAY

LED VU DISPLAY

Download file pdf klik disini

Terkait 👇

• 4 CHANNEL AUDIO DISTRIBUTOR
• DUAL LED VU DISPLAY LB1403
• TRANSISTOR FINAL 2 SET SANKEN
• SUPER OCL 500 WATT

4 CHANNEL AUDIO DISTRIBUTOR

Berawal dari anak-anak di RT yang ingin menyelenggarakan kegitan malam tirakatan dan nguntir bareng miniatur dalam rangka memperingati HUT Republik Indonesia yang ke 79 (2024). Dengan peralatan yang seadanya, muncullah sebuah ide untuk membuat Audio Distributor plus module MP5 Bluetooth.

Audio distributor adalah rangkaian audio yang berfungsi sebagai pembagi out audio dari  mixer, equalizer atau sumber audio lainnya ke beberapa power. Dalam Sound system atau rangkaian Audio sering menggunakan suatu rangkaian audio amplifier yang berjumlah lebih dari 1 buah. Sementara output pada mixer hanya mempunyai 2 channel keluaran. Maka perlu digunakan suatu rangkaian pendistribusi dari output ke masing-masing rangkaian penguat. Dengan adanya rangkaian distribusi sinyal audio akan didapatkan sinyal masukan ke masing-masing amplifier yang mempunyai penguatan yang sama, sehingga output dari amplifier nantinya akan menghasilkan sinyal yang berkualitas (tidak cacat) dan pembagian antara input masing-masing power dapat sama rata.

Diawali dengan mendesain PCB, mendesian pannel 1U, memesan pannel sampai perakitan.

Poses perakitan

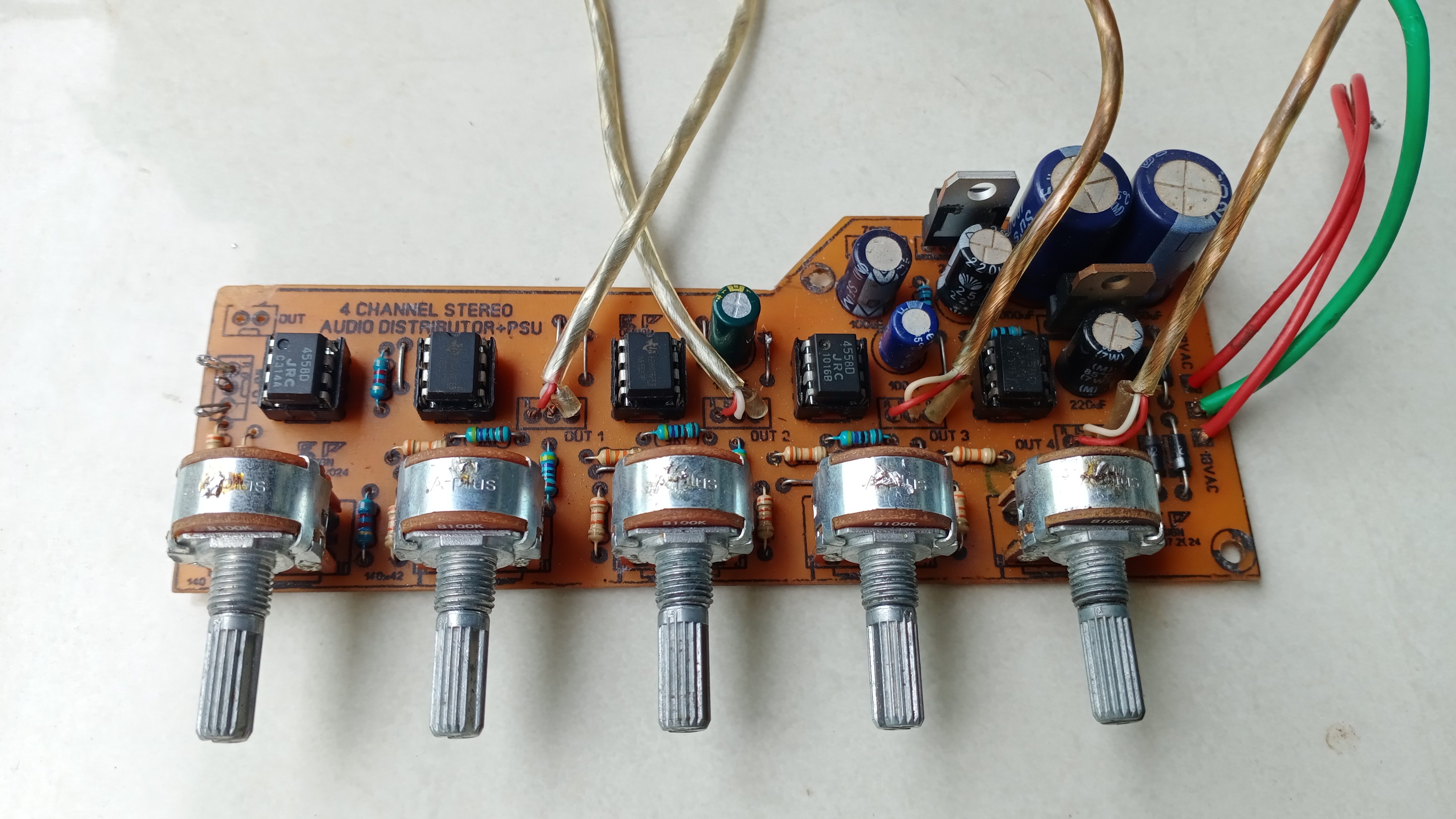

Hasil akhir

Bagi teman-teman yang ingin mencoba bisa mendownload file desain PCB disini sekaligus file pannel 1U bisa didownload disini.

• DUAL LED VU DISPLAY LB1403
• PENGUAT MIC 1 TRANSISTOR
• POWER SUPPLY 15 VOLT SIMETRIS

POLICE LIGHT

Police Light menggunakan 2 buah IC NE555 dan beberapa komponen lainnya. Rangkaian ini simple dan mudah dibuat.

Skema

Desain PCB

Selamat mencoba....

• LED VU DISPLAY
• LED PLIP PLOP
• SOFT START

SOFT START

 Assalamualaikum..

Sekedar berbagi desain lama yaitu softstart. Desain ini bisa diaplikasikan pada power amplifier supaya mcb dengan daya 450w tidak trip saat pertama kali dihidupkan.

Tata letak komponen

Semoga bermanfaat & selamat mencoba...

Terkait:

1. Dual Led VU Display LB1403

2. Penguat MIC 1 Transistor

DUAL LED VU DISPLAY LB1403

Assalamualaikum....

Pada kesempatan kali ini  saya akan post sebuah rangkaian lampu yaitu rangkaian led dengan mengunakan IC LB1403 yang biasanya banyak di pakai pada rangkaian  power amplifire/Mixer sebagai VU LED atau bar led yang cukup bagus sebagai penghias aksesoris dalam rangkaian elektronika yang anda buat. Rangkaian ini banyak sekali di jual di pasaran, baik yang sudah jadi atau juga berbentuk papan cirkuit board yang nantinya harus kita rangkai sendiri dan solder setiap komponennya.

Pada Postingan kali ini yaitu DUAL LED VU DISPLAY LB1403 saya membagikan layout PCB kepada para pembaca semua, supaya memudahkan dalam pembuatan PCB. Jadi silahkan di simak terlebih dahulu setiap jalur  yang terhubung antara komponen dengan komponen lainnya pada layout PCB agar tidak ada kesalahan dalam merakit dan juga memasang dalam rangkaian audio.

Simak pada gambar berikut ini.

Download file Pdf

Nah sahabat semua,untuk anda yang ingin merakitnya, sesuaikan R Input (22K) untuk mengatuR kepekaan nyala LED karena di desain sengaja tidak saya kasih trimpot. Jadi silahkan anda cari nilai Resistor yang sesuai. Selamat mencoba dan salam sukses...

Terkait :

1. LED VU DISPLAY

2. PENGUAT MIC 1 TRANSISTOR

3. POWER SUPPLY 15 VOLT SIMETRIS

AUDIO SIGNAL DIVIDER

Selamat sore...

Karena banyak yang menanyakan layout PCB pada video youtube saya yang berjudul Audio Signal Divider Desain Layout PCB maka saya akan share layout tersebut.

Skema

Rangkaian ini digunakan untuk menghubungkan antara Mixer audio dengan Handphone dengan keperluan untuk recording audio. Audio diambil dari Mixer melalui SUM L/R trus masuk ke rangkain ini, dari rangkaian ini kemuaian masuk ke Handphon melalui jalur headset tetapi yang dipakai hanya jalur micnya saja (masing-masing HP mungkin beda pin micnya).

Proses pembuatan PCB nya bisa kalian simak disini mengenai Membuat PCB Dengan Autan.

Berikut desain layoutnya :

Hasil rekaman (mixer sangat berpengaruh terhadap kualitas rekaman) 👇

1. Full Karaoke Live
2. Gelar Karya P5
3. Puisi Kelas 1
4. Gema Takbir (sedikit edit)

File pdf bisa download disini.

Selamat mencoba...
